Statistiques et mesures
Les chiffres du site en temps réel (surfaces, COS, emprise, hauteurs, stationnement) et les outils pour mesurer distances et surfaces.

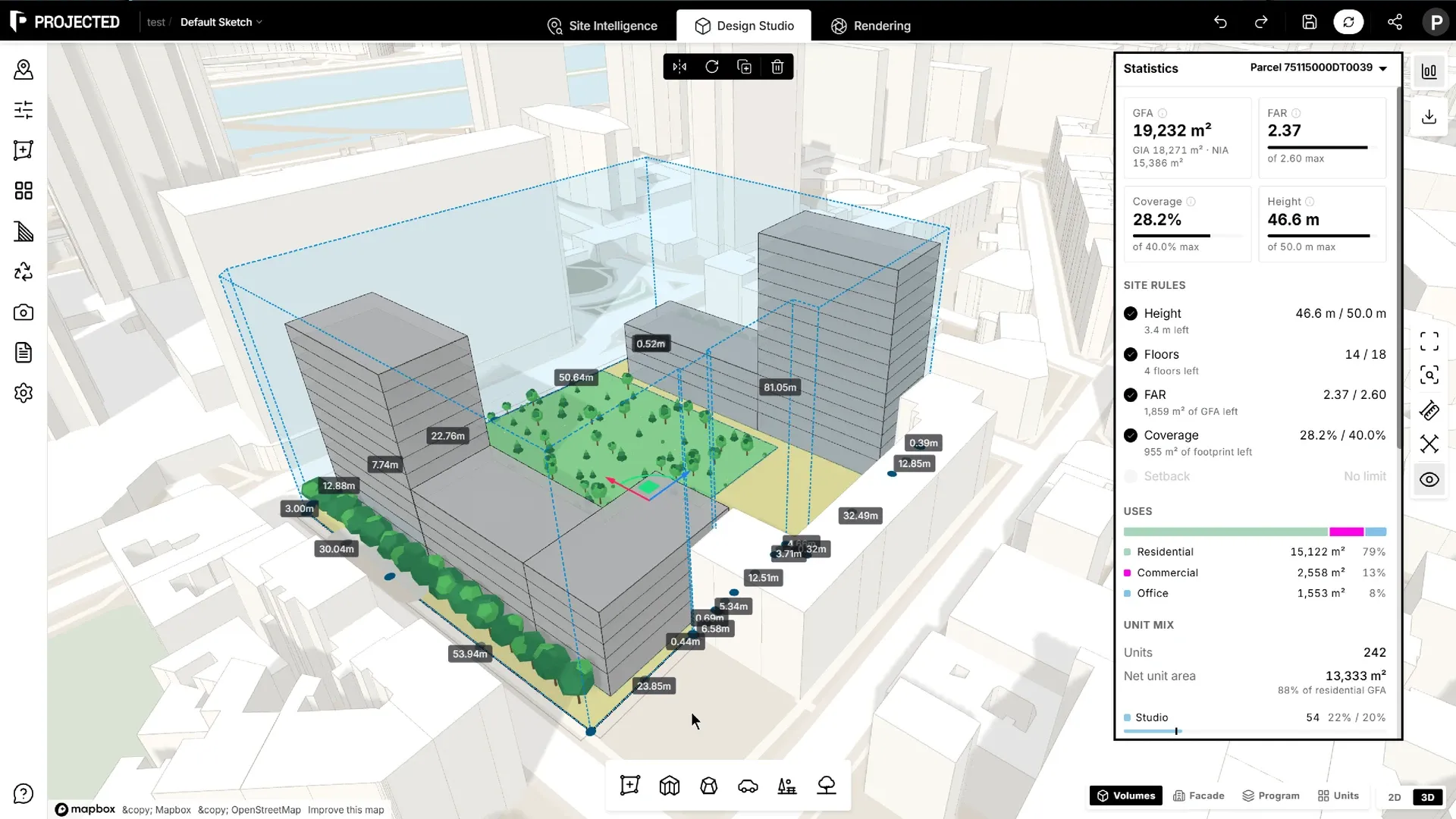

Le panneau Statistiques
Cliquez sur Statistiques en haut à droite de la vue. Le panneau affiche les chiffres clés de votre projet et se met à jour à chaque modification. Le point rouge sur le bouton signale qu’une règle du site n’est pas respectée.
Choisissez en haut du panneau ce que couvrent les chiffres : Site entier, ou une parcelle. Avec une seule parcelle, le panneau s’ouvre sur celle-ci.
Chiffres clés
| Indicateur | Définition |
|---|---|
| SDP | Surface de plancher : la somme des surfaces de tous les niveaux. En dessous, SIB (surface intérieure brute, SDP x 0,95, au nu intérieur des murs extérieurs) et SU (surface utile, SDP x 0,80, après murs, noyaux et circulations) |
| COS | Coefficient d’occupation des sols : SDP divisée par la surface de la parcelle |
| Emprise | L’emprise des bâtiments divisée par la surface de la parcelle, en % |
| Hauteur | Le bâtiment le plus haut, toiture comprise quand elle compte, avec son nombre de niveaux |
Quand la parcelle fixe une limite pour un indicateur, sa carte affiche une barre vers cette limite. Elle passe au rouge quand la limite est dépassée.
Règles du site
Pour une parcelle avec des règles du site, chaque règle est vérifiée, avec la marge restante :
| Règle | Affichage |
|---|---|
| Hauteur | Bâtiment le plus haut / limite, et les mètres restants ou en trop |
| Niveaux | Nombre de niveaux maximal / limite, et les niveaux restants ou en trop |
| COS | COS / limite, et la SDP restante encore constructible |
| Emprise | Emprise / limite, et l’emprise restante |
| Retrait | La distance du bâtiment le plus proche à la limite de la parcelle / retrait exigé |
En Site entier, le panneau liste les parcelles et indique si chacune respecte ses règles. Cliquez sur une parcelle pour voir son détail.
Usages
Une barre répartit la SDP par usage (logement, bureaux, commerce…), dans les couleurs des niveaux, avec la surface et la part de chacun.
Sous-sol
Affiché quand un bâtiment a des niveaux en sous-sol :
- Surface en sous-sol : l’emprise du bâtiment à chaque niveau en sous-sol, additionnée.
- Parking souterrain : les places estimées sur les niveaux de parking, une par 25 m².
- Une barre qui répartit la surface en sous-sol par usage.
La surface en sous-sol ne fait pas partie de la SDP : elle ne compte ni dans le COS ni dans l’emprise au sol. Les places en surface restent sous Stationnement dans Site et espaces libres.
Site et espaces libres
| Indicateur | Définition |
|---|---|
| Surface de la parcelle | La surface de la ou des parcelles |
| Emprise bâtie | La surface couverte par les bâtiments |
| Espace libre | La surface de la parcelle moins l’emprise, et sa part de la parcelle |
| Espaces verts | Les parcs et les îlots plantés des stationnements, avec le ratio d’espaces verts (espaces verts divisés par la surface de la parcelle) |
| Arbres | Le nombre d’arbres |
| Stationnement | Les places, dont les places PMR |
Typologie
Quand les bâtiments ont des niveaux résidentiels : le nombre de logements, leur surface nette avec l’efficacité (surface des logements divisée par la surface brute résidentielle), et la part obtenue de chaque type face à son objectif. Survolez un type pour repérer ses logements dans la vue. Voir Typologie.
Bâtiments
Les bâtiments concernés, chacun avec ses niveaux, sa hauteur et sa SDP, et son nombre de niveaux en sous-sol s’il en a. Survolez un bâtiment pour le mettre en évidence dans la vue ; cliquez dessus pour le sélectionner.
Un bâtiment appartient à une parcelle quand sa ligne directrice est entièrement dans la parcelle.
Remarque : Les surfaces intérieures brute et utile sont des estimations d’esquisse, à ratios fixes. Les chiffres sont les mêmes que dans le tableau des surfaces et les rapports PDF, et suivent les unités du projet (métriques ou impériales).
Mesurer
La barre d’outils verticale, à droite, contient les outils de mesure.
Mesurer une distance
- Cliquez sur Mesurer une distance.
- Cliquez des points le long du trajet à mesurer. Chaque segment et le Total s’affichent.
- Appuyez sur Entrée pour terminer. Échap efface la mesure et ferme l’outil.
Mesurer une surface
- Cliquez sur Mesurer une surface.
- Cliquez au moins 3 points autour de la surface.
- La surface et le Périmètre s’affichent. Appuyez sur Entrée pour terminer.
Afficher les dimensions
Afficher les dimensions indique dans la vue la longueur des arêtes de vos éléments.
Aides à la navigation
- Zoom sur l’ensemble cadre tout le projet.
- Zoom sur la sélection cadre l’élément sélectionné.
