Rapports PDF
Composez un rapport de projet à partir de sections prêtes à l'emploi (site, volumétrie, surfaces, soleil, climat, carbone, urbanisme) et téléchargez-le en PDF.
Projected rédige un rapport complet de votre projet, prêt à imprimer au format A4 paysage : cartes, vues de la maquette, plans masse, tableaux et graphiques. Vous choisissez les sections et leur ordre.
Créer un rapport
- Ouvrez Rapports depuis la barre latérale.

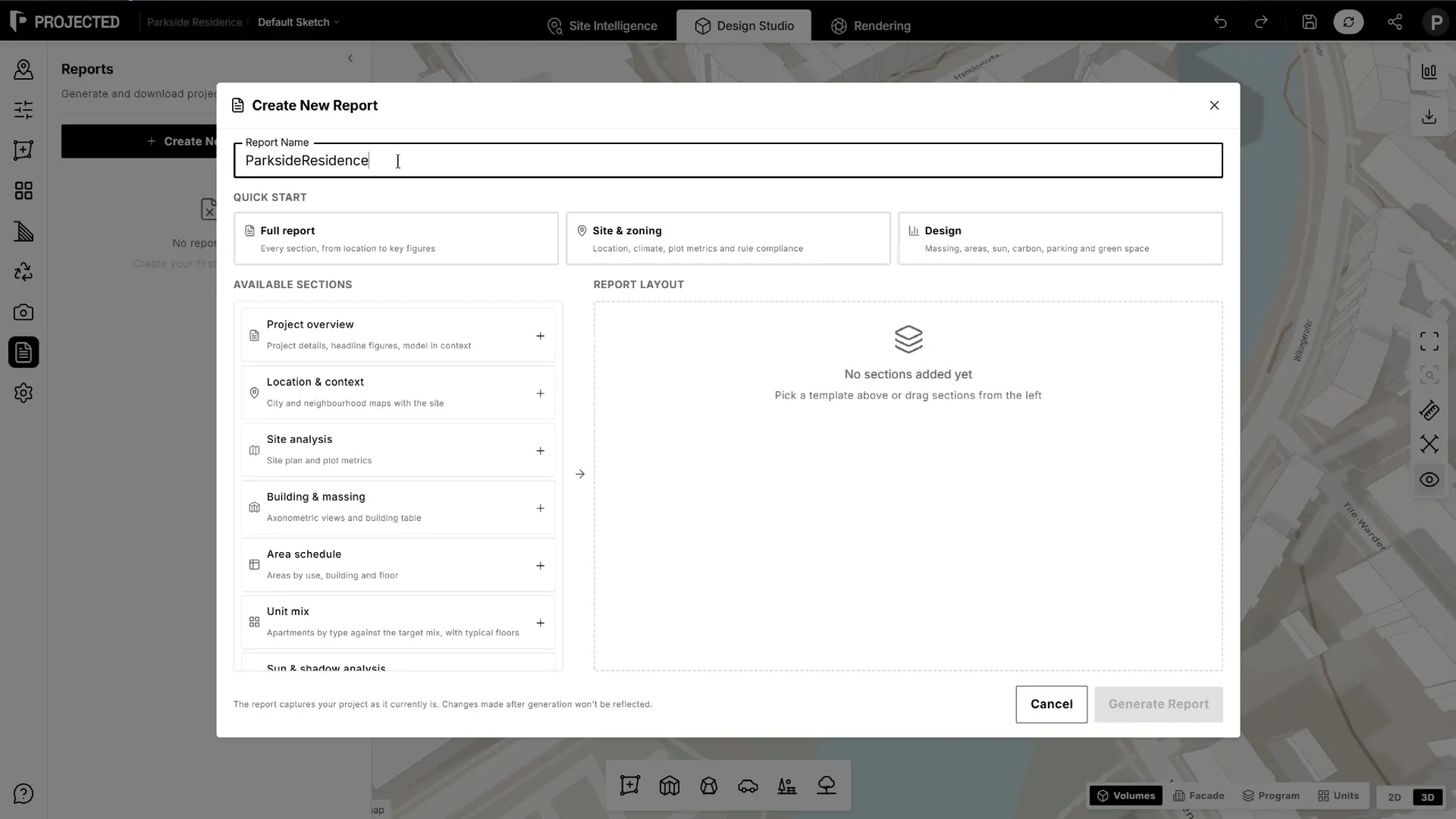

- Cliquez sur Créer un nouveau rapport.
- Donnez un nom au rapport, par exemple « Avant-projet pour le service urbanisme ».
- Choisissez un modèle sous Démarrage rapide, ou composez votre propre mise en page :
- glissez des sections depuis Sections disponibles vers Mise en page du rapport, ou cliquez sur Ajouter au rapport,
- glissez les sections pour les réordonner, et retirez celles dont vous n’avez pas besoin.
- Cliquez sur Générer le rapport.
La génération prend quelques secondes : Projected rend les vues de la maquette, récupère les cartes, met en page le PDF et l’enregistre dans le projet. Une fois terminé, cliquez sur Télécharger le PDF.
Remarque : Le rapport reflète le projet au moment de la génération. Générez un nouveau rapport après avoir modifié le projet.
Modèles
| Modèle | Sections |
|---|---|
| Rapport complet | Toutes les sections |
| Site et urbanisme | Présentation du projet, situation, analyse du site, climat, conformité réglementaire, chiffres clés |
| Conception | Présentation du projet, volumétrie, tableau des surfaces, typologie, ensoleillement et ombres, carbone, stationnement, espaces verts, chiffres clés |
Sections
| Section | Contenu |
|---|---|
| Présentation du projet | Informations du projet, chiffres principaux et maquette dans son contexte |
| Situation et contexte | Cartes de la ville et du quartier avec le site délimité |
| Analyse du site | Plan masse et indicateurs des parcelles |

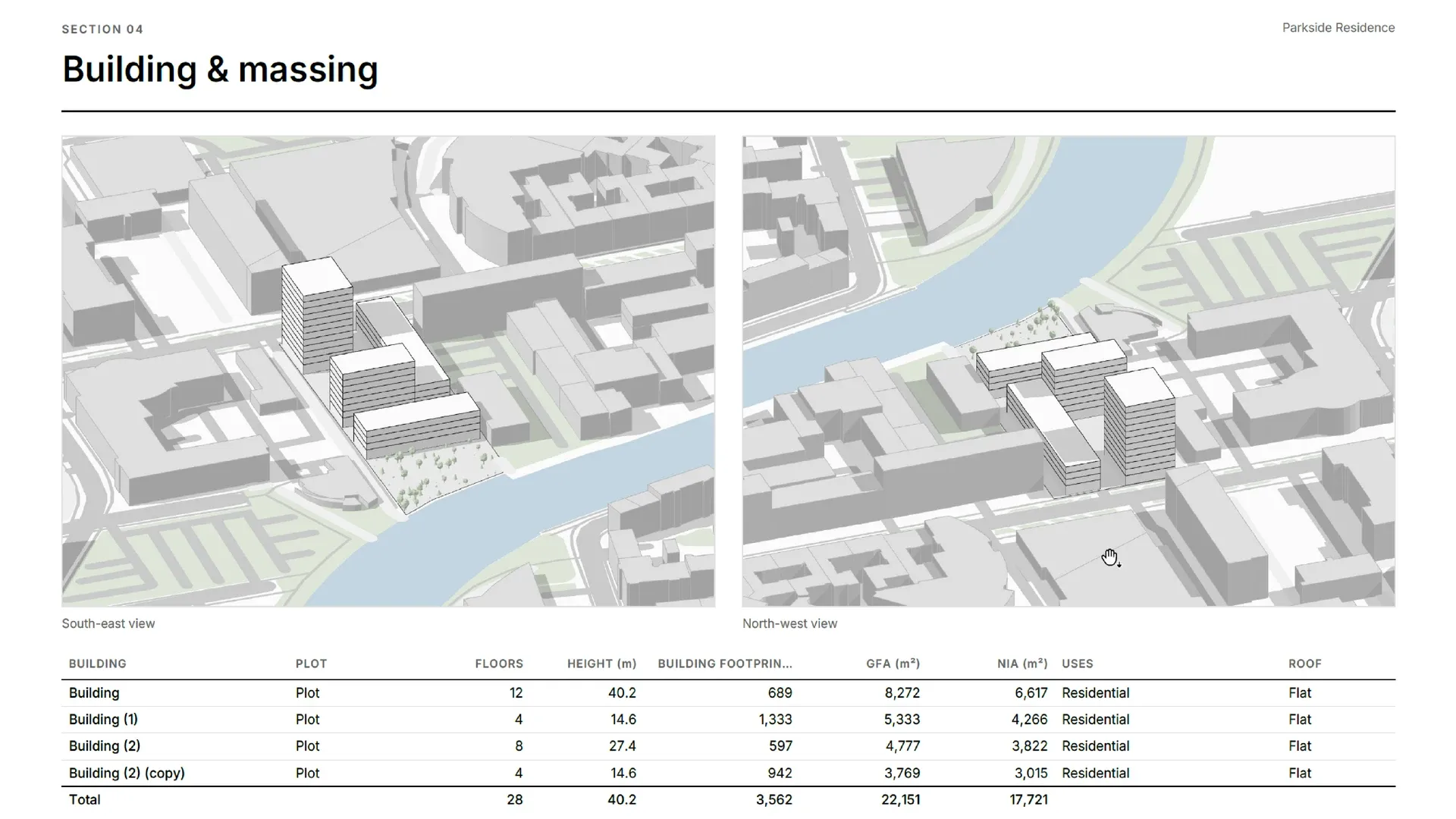

| Bâtiments et volumétrie | Deux vues axonométriques et un tableau des bâtiments : étages, hauteur, emprise, SDP, surface intérieure nette, usages et toiture, plus la surface en sous-sol quand il y a des niveaux en sous-sol |
| Tableau des surfaces | Surfaces par usage, par bâtiment et par étage, et les niveaux en sous-sol |
| Typologie | Logements par type face à la typologie visée, un tableau par bâtiment et un niveau résidentiel courant de chaque bâtiment. Voir Typologie. |
| Ensoleillement et ombres | Plans des ombres aux équinoxe et solstices, avec lever, coucher et durée du jour |
| Climat | Données de la station météo : températures, degrés-jours, conditions de dimensionnement, confort, rayonnement solaire et vent |
| Carbone | Carbone intrinsèque et d’exploitation, consommation d’énergie et classe LETI. Voir Analyse carbone. |
| Stationnement | Places, surfaces et ratios, avec le plan du stationnement, et les places estimées en sous-sol |
| Espaces verts | Parcs, îlots plantés et ratio d’espaces verts |
| Conformité réglementaire | Contrôles de hauteur, d’étages, de COS, d’emprise et de retrait pour chaque parcelle |
| Chiffres clés | Les chiffres du projet en un coup d’œil, avec la surface et les usages en sous-sol quand il y a des niveaux en sous-sol |

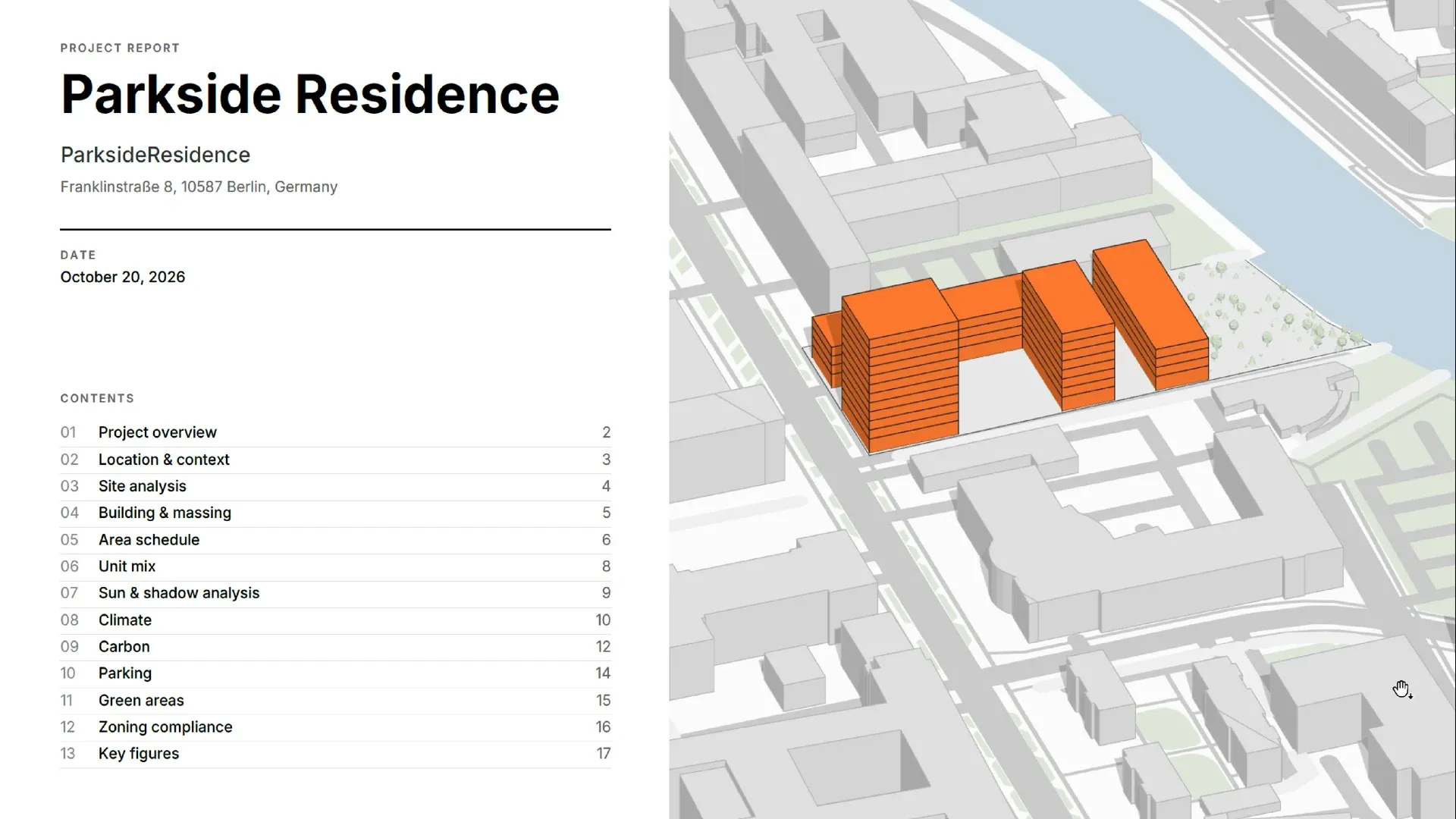

La page de garde présente le sommaire avec les numéros de page. Chaque page porte le nom du projet, un pied de page et sa numérotation.
Rapports enregistrés
Chaque rapport est enregistré avec l’esquisse et listé dans le panneau Rapports, avec sa date, son nombre de pages et sa taille. Téléchargez-le à nouveau à tout moment, ou retirez-le de la liste.
Langue et unités
Les rapports sont rédigés dans la langue de votre interface (français ou anglais), avec les nombres et les dates mis en forme selon cette langue.
